SE126K - CENTRALE À SONDE INCORPORÉE, 1 VOIE, 2 SEUILS DE DÉTECTION
Le SE126K est un détecteur de gaz pour chaufferies, pour montage aux murs. Utilise un capteur de type catalytique pour gaz inflammables. Elle est alimentée en 230Vca ou 12÷24Vcc/ca et l'indice de protection du détecteur est IP44. Le SE126K est fabriqué en deux versions que présentent les mêmes caractéristiques; la seule différence est constituée par l’étalonnage qui est effectué avec du gaz spécifique.
Sur la face avant du détecteur l'on distingue la barre graphe indiquant l’état de fonctionnement ainsi que la concentration de gaz détectée par le capteur. L'appareil est doté de 2 seuils d'alarme avec sorties sur relais de type étanche avec contacts inverseurs libres de tension et une sortie sur relais pour dérangement fonctionnant normalement excités (sécurité́ positive) et une entrée auxiliaire (AUX) pour nos vannes de sécurité́ NF à réarmement manuel avec senseur de fin de course. En figure1, un exemple de raccordement sur secteur avec sirène d'alarme et électrovanne normalement fermée.
|
CARATÉRISTIQUES TECHNIQUES :
Alimentation : 230Vac (-15/+10%) 50Hz / 3VA 12÷24Vac (-15/+10%) 50Hz / 3 VA 12÷24Vcc (-10/+15%) / 1,5 W Type de capteur : Catalytiques Champs de mesure : 0-20 % LIE Vie moyenne en air pur : 5 ans Temps max de stockage : 18 mois Seuil d’intervention alarme 1 : 10% LIE Seuil d’intervention alarme 2 : 20 % LIE Contact relais : 230 Vac 3A SPDT Temps et humidité de fonctionnement : -10 / +50°C – 5/90 % RH non condensée Pression de fonctionnement : Atmosphérique +/- 10% Indice de protection : IP44 |
|
COMPATIBILITÉ :
SE301A ; Electrovanne de sectionnement ; Alimentation de secours |
|
CODE |
GAZ |
POSITION DU CAPTEUR |
|
SE 126 KM |
Gaz naturel |
le méthane (CH4) est un gaz plus léger que l’air. Sa densité par rapport à l’air est 0,55, sa LIE (limite inférieure d’explosivité) est de 4,4% volume. Le détecteur doit être installé à une hauteur de 30 centimètres du plafond et à la distance de 1÷1,5 mètres de l’appareil alimenté en, à l’écart des angles de la pièce et des prises de ventilation. |
|
SE 126 KG |
GPL |
le GPL est formé d’un mélange composé de 20 à 30 % pour le propane et de 80 à 70 % de butane (C4H10). L’étalonnage est effectué avec du isobutane, qui est un gaz combustible plus lourd que l’air. Sa densité par rapport à l’air est 2 et sa LIE (limite inférieure d’explosivité) est de 1,4% volume. Le détecteur doit être installé à une hauteur de 30 centimètres du plafond et à la distance de 1÷1,5 mètres de l’appareil alimenté en, à l’écart des angles de la pièce et des prises de ventilation. |

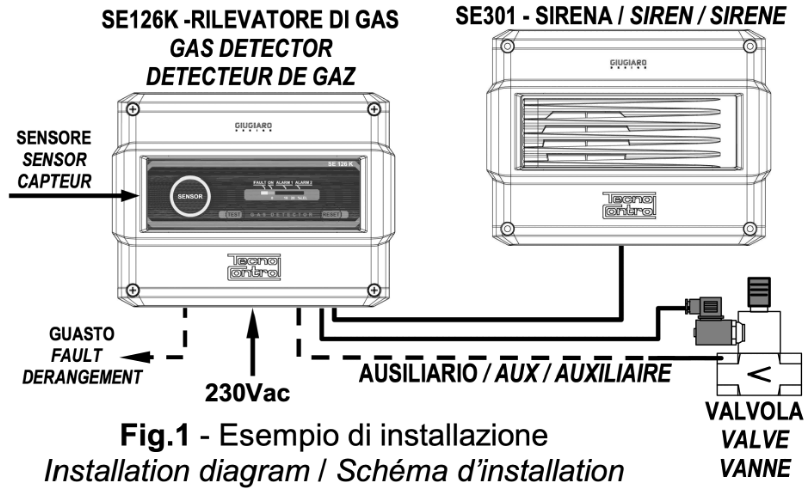

SYNOPTIQUE DE RACORDEMENT :

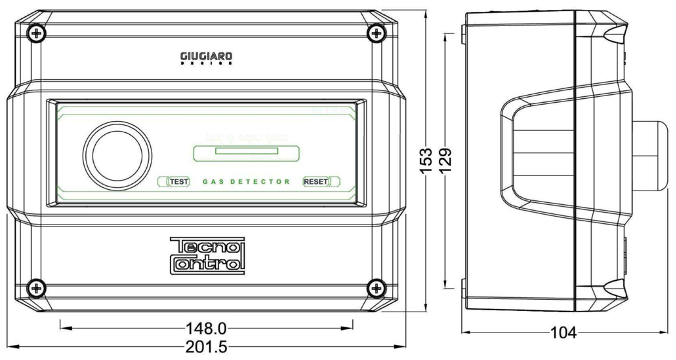

DIMENSIONS :
